SJM2.5 Machine Heavy Duty Screw Jack
Min.Order : 1 Pieces Quick Quotation >
Conpany Profile
Product Details
SJM2.5 Machine Screw Jack Detailed Information:
1. Jack Model: SJM2.5
2. Screw Diam.: 30mm
3. Screw Pitch: 6mm
4. Max load capacity: 25KN
5. Speed Ratio: 1/6, 1/24
6: Max permissible power: 1.45KW
7. Top End: top plate, clevis end, threaded end, plain end
SJM2.5 Machine Screw Jack Specification:
SJM2.5 Machine Screw Jack ( Tr30×6) | ||||||||||
Speed (rpm) | Lifting Speed (mm/min) | F=25KN | F=20KN | F=15KN | F=10KN | |||||
H | L | H | L | H | L | H | L | |||
18 N.m | 7.1 N.m | 14 N.m | 5.7 N.m | 11 N.m | 4.3 N.m | 6.9N.m | 2.9N.m | |||
H:1/6 | L:1/24 | (KW) | (KW) | (KW) | (KW) | (KW) | (KW) | (KW) | (KW) | |
1500 | 1500 | 375 | 2.7 | 1.2 | 2.2 | 0.89 | 1.7 | 0.67 | 1.1 | 0.45 |
1000 | 1000 | 250 | 1.8 | 0.74 | 1.5 | 0.60 | 1.1 | 0.45 | 0.72 | 0.30 |
750 | 750 | 187.5 | 1.4 | 0.56 | 1.1 | 0.45 | 0.82 | 0.33 | 0.54 | 0.22 |
500 | 500 | 125 | 0.91 | 0.37 | 0.72 | 0.30 | 0.54 | 0.22 | 0.36 | 0.15 |
300 | 300 | 75 | 0.54 | 0.22 | 0.43 | 0.18 | 0.33 | 0.13 | 0.22 | 0.09 |
200 | 200 | 50 | 0.36 | 0.15 | 0.29 | 0.12 | 0.22 | 0.09 | 0.14 | 0.06 |
100 | 100 | 25 | 0.18 | 0.07 | 0.14 | 0.06 | 0.11 | 0.05 | 0.07 | 0.05 |
50 | 50 | 12.5 | 0.09 | 0.05 | 0.07 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
Speed (rpm) | Lifting Speed (mm/min) | F=5KN | F=2.5KN | F=1KN | ||||||
H | L | H | L | H | L | |||||
3.5 N.m | 1.4 N.m | 1.7 N.m | 0.71 N.m | 11 N.m | 4.3 N.m | |||||
H:1/6 | L:1/24 | (KW) | (KW) | (KW) | (KW) | (KW) | (KW) | |||
1500 | 1500 | 375 | 0.54 | 0.22 | 0.27 | 0.11 | 0..11 | 0.05 | ||
1000 | 1000 | 250 | 0.36 | 0.15 | 0.18 | 0.07 | 0.07 | 0.05 | ||
750 | 750 | 187.5 | 0.27 | 0.11 | 0.14 | 0.06 | 0.05 | 0.05 | ||
500 | 500 | 125 | 0.18 | 0.07 | 0.09 | 0.05 | 0.05 | 0.05 | ||
300 | 300 | 75 | 0.11 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ||
200 | 200 | 50 | 0.07 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ||
100 | 100 | 25 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ||
50 | 50 | 12.5 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |

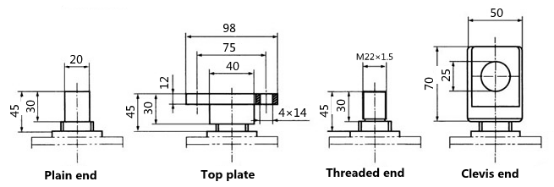

Screw End types and dimensions:
